Cátodo Común: ¿Cómo Implementarlo en Proyectos Electrónicos?

El cátodo común es uno de los componentes esenciales en el diseño y desarrollo de proyectos electrónicos, especialmente cuando se trabaja con dispositivos como displays de 7 segmentos, matrices de LEDs, y controladores de visualización.

Comprender el concepto de cátodo común te permitirá implementar configuraciones eficientes en circuitos que requieren la activación controlada de múltiples segmentos.

En este tutorial, exploraremos paso a paso cómo integrar el cátodo común en tus proyectos electrónicos, centrándonos en su aplicación en displays y pantallas LED.

¿Qué es el Cátodo Común?

El cátodo común es un tipo de configuración utilizada frecuentemente en circuitos electrónicos, particularmente en aquellos que requieren el control de múltiples LEDs, como los displays de 7 segmentos.

En este tipo de configuración, los terminales negativos o cátodos de los LEDs o segmentos están conectados a un único punto común, mientras que los terminales positivos, o ánodos, son controlados de manera independiente.

Este punto común, el cátodo, se suele conectar a tierra o a un voltaje negativo, lo que permite activar los LEDs aplicando un voltaje positivo a los ánodos correspondientes.

Ventajas del Cátodo Común

El uso de un cátodo común en circuitos electrónicos tiene varias ventajas:

  • Simplicidad en la conexión: La conexión de todos los cátodos a un solo punto común simplifica el diseño del circuito y reduce el número de pines necesarios en dispositivos como microcontroladores.
  • Compatibilidad con controladores: Muchos controladores de visualización y circuitos integrados están diseñados para trabajar con configuraciones de cátodo común, facilitando su implementación en proyectos.
  • Eficiencia en el uso de pines: Al tener un único terminal para los cátodos, es posible controlar múltiples segmentos o LEDs utilizando menos pines en el microcontrolador o controlador de visualización.

Por otro lado, en un ánodo común, los terminales positivos de los LEDs o segmentos se conectan a un único punto común, mientras que los cátodos se controlan individualmente.

Esto implica una configuración diferente para manejar los LEDs y puede ser menos eficiente en ciertos casos, dependiendo del diseño del circuito.

5 Ejemplos de Ingeniería Moderna
Este artículo explora cinco ejemplos destacados de ingeniería moderna.

Aplicaciones del Cátodo Común en Proyectos Electrónicos

El cátodo común es utilizado en una amplia variedad de aplicaciones, particularmente en sistemas que requieren la visualización de números y letras, como los displays de 7 segmentos, relojes digitales, y contadores.

Estas aplicaciones incluyen tanto proyectos simples de aficionado como sistemas más complejos de señalización y control industrial.

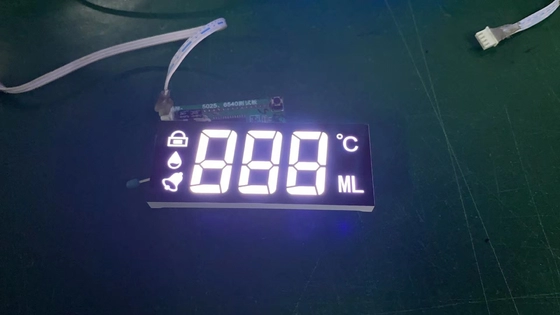

Pantallas de 7 Segmentos con Cátodo Común

Una de las aplicaciones más comunes del cátodo común es en las pantallas de 7 segmentos.

Estas pantallas consisten en siete segmentos que, cuando se iluminan en diferentes combinaciones, permiten la visualización de números y algunos caracteres.

En una pantalla de 7 segmentos con cátodo común, todos los cátodos de los LEDs dentro de los segmentos están conectados a un único terminal de cátodo, mientras que cada ánodo está controlado de forma independiente.

  • Usos en relojes digitales: Los displays de 7 segmentos con cátodo común son ampliamente utilizados en relojes digitales y cronómetros debido a su simplicidad y facilidad de uso.
  • Contadores: Estos displays también se utilizan en contadores electrónicos y medidores, donde la facilidad para controlar los números visualizados es esencial.
  • Controladores industriales: En la industria, los displays de 7 segmentos con cátodo común son utilizados en paneles de control y sistemas de monitorización para mostrar valores como temperatura, presión, y tiempo.

Matrices LED

Además de los displays de 7 segmentos, el cátodo común también se utiliza en matrices LED.

En una matriz, los LEDs se organizan en filas y columnas, y cada cátodo está conectado a una fila, mientras que los ánodos están conectados a columnas.

Esto permite controlar cada LED de forma independiente, activando filas y columnas específicas.

Otros Dispositivos con Cátodo Común

El cátodo común no se limita a displays y matrices.

También es utilizado en otros dispositivos como relojes, controladores de iluminación, y sistemas de visualización en proyectos electrónicos más avanzados.

Cómo Aplicar un Modelo de Machine Learning con Éxito
A lo largo de esta publicación, exploraremos los conceptos clave y las estrategias para lograr resultados efectivos en el machine learning.

Ejemplo de Proyecto: Controlador de Pantalla con Cátodo Común

A continuación, te mostraremos cómo implementar un proyecto utilizando un display de 7 segmentos con cátodo común, controlado por un microcontrolador como el Arduino.

Materiales Necesarios

  • Display de 7 segmentos con cátodo común
  • Arduino o microcontrolador similar
  • Resistencias de 220 ohmios
  • Cables de conexión
  • Protoboard
  • Fuente de alimentación

Pasos de Implementación

  1. Identificación de pines: En un display de 7 segmentos con cátodo común, cada segmento del display corresponde a un pin. Además, el pin del cátodo común debe estar conectado a tierra.
  2. Conexión del display: Conecta los pines de los ánodos del display a las salidas digitales del microcontrolador, y conecta el cátodo común a la tierra del circuito.
  3. Programación del microcontrolador: Programa el microcontrolador para controlar cada segmento de forma individual, encendiendo o apagando los pines correspondientes para mostrar el número deseado.
  4. Resistencias: Utiliza resistencias en cada pin de los ánodos para limitar la corriente y evitar dañar los LEDs del display.

Ejemplo de Código

int segmentPins[] = {2, 3, 4, 5, 6, 7, 8};  // Pines de los segmentos
int digit[] = {0b00111111, 0b00000110, 0b01011011, 0b01001111,
               0b01100110, 0b01101101, 0b01111101, 0b00000111,
               0b01111111, 0b01101111};  // Números del 0 al 9

void setup() {
  for (int i = 0; i < 7; i++) {
    pinMode(segmentPins[i], OUTPUT);
  }
}

void loop() {
  int num = 5;  // Mostrar el número 5
  for (int i = 0; i < 7; i++) {
    digitalWrite(segmentPins[i], bitRead(digit[num], i));
  }
}

Este código enciende los segmentos del display para mostrar el número 5.

Puedes modificar el valor de num para mostrar otros dígitos en el display.

¿Qué es un Proyecto IOT?
Este artículo explorará en detalle qué es un proyecto IoT, sus componentes, aplicaciones y beneficios, utilizando ejemplos prácticos.

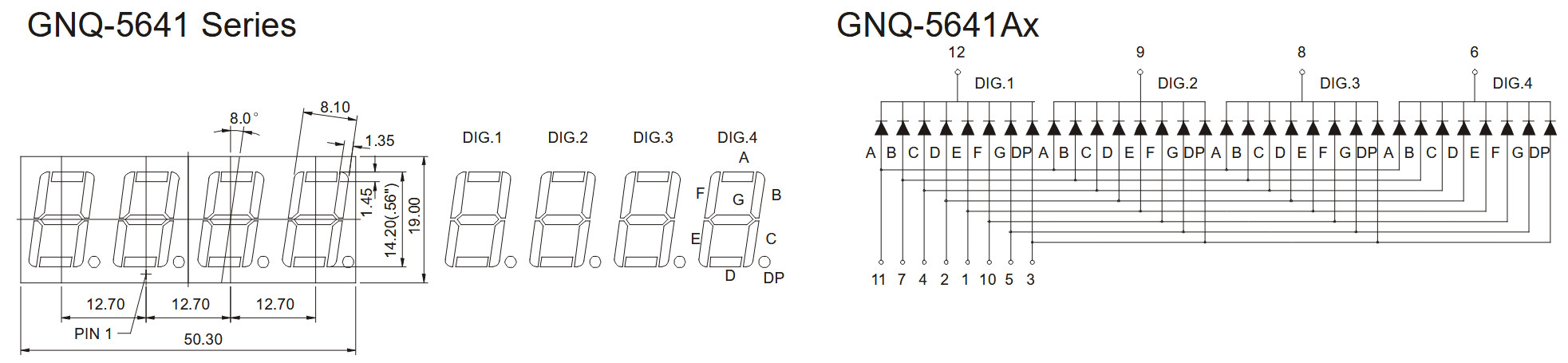

Controlando Múltiples Displays de Cátodo Común

Cuando se requiere controlar múltiples displays de 7 segmentos con cátodo común, la tarea puede complicarse debido al número de pines necesarios.

Sin embargo, utilizando controladores como el MAX7219, es posible manejar hasta 8 displays utilizando solo tres pines de control desde el microcontrolador.

¿Qué es el MAX7219?

El MAX7219 es un controlador diseñado para displays de 7 segmentos y matrices LED que permite reducir el número de conexiones necesarias al manejar hasta 8 displays con solo tres pines del microcontrolador.

Ventajas del MAX7219

  • Reducción en el número de pines: Al utilizar solo tres pines del microcontrolador, el MAX7219 permite controlar hasta 64 segmentos o 8 displays completos.
  • Facilidad de programación: El MAX7219 simplifica la programación, ya que maneja la multiplexación de los displays internamente, lo que ahorra recursos de procesamiento.

Implementación del MAX7219

  1. Conectar el MAX7219: Conecta los pines de control del MAX7219 a los pines del microcontrolador y los displays de cátodo común a las salidas del MAX7219.
  2. Programación: Usa librerías específicas del MAX7219 para controlar los displays desde tu código. Esto facilita la programación y la visualización de los dígitos en los displays.
Conoce las Características Clave del Internet de las Cosas
En este artículo hablaremos sobre el internet de las cosas: caracteristicas, usos, para que sirve, dispositivos, como nos cambia la vida y más.

Consejos para Proyectos con Cátodo Común

Al trabajar con displays y LEDs de cátodo común, es importante tener en cuenta los siguientes aspectos para asegurar el correcto funcionamiento de tu proyecto:

  • Tensión y corriente: Verifica siempre las especificaciones de tensión y corriente de los LEDs y displays que estés utilizando. Aplicar demasiada tensión o corriente sin una resistencia adecuada puede dañar los componentes.
  • Uso de resistencias: Utiliza siempre resistencias para limitar la corriente que fluye a través de cada LED y evitar que se quemen.
  • Planificación de la conexión: Asegúrate de planificar correctamente la conexión de los pines del display y del cátodo común en tu circuito para evitar problemas de configuración y asegurar un funcionamiento estable.

Al aplicar estos consejos y seguir las guías proporcionadas, podrás implementar configuraciones de cátodo común en una amplia variedad de proyectos electrónicos con éxito.
